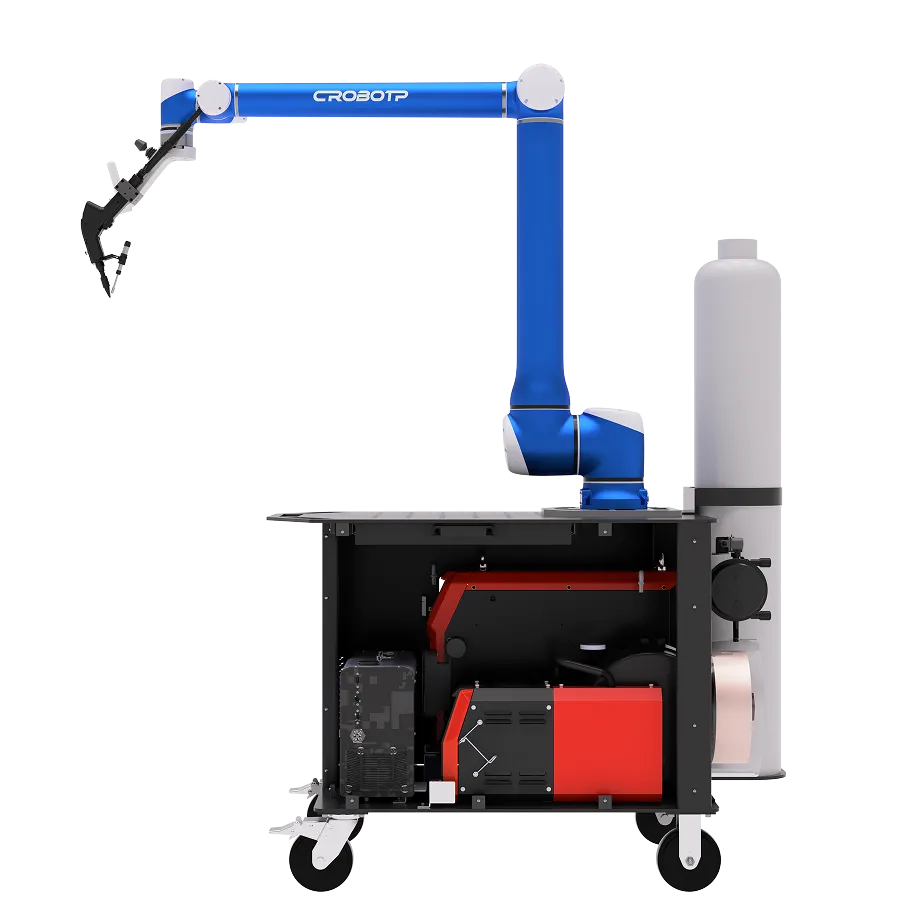

RC18-05-J Lazer Kaynak Kolaboratif Robotu

Maksimum yük: 5 kg
Erişim mesafesi: 1801 mm
Tekrarlama hassasiyeti: ±0.04 mm
Eksen sayısı: 6

kolaboratif robot

lazer kaynak robotu

endüstriyel otomasyon

hassas kaynak

kolay programlama

Kullanım alanı:

Lazer kaynağı

Başka bir ürünle karşılaştır

Favorilere ekle

Bize ulaşın

30 dakika içinde yanıt veririz

+86 18721855588 info@crp-robot.com.tr

Bilgi

Açıklama

Özellikler

Donanım

Kolaboratif lazer kaynak robotu RC18-05-J: lazer kaynağı için endüstriyel robot

Seriye genel bakış

Kolaboratif lazer kaynak robotu RC18-05-J, kolaboratif kaynak robotu olarak üretim otomasyonu, robotik entegrasyon ve endüstriyel hücrelerde kararlı çalışma için tasarlanmıştır. Model 6 eksene, 5 kg taşıma kapasitesine, 1801 mm erişim mesafesine ve ±0.04 mm tekrarlanabilirliğe sahiptir; bu da onu hassasiyet, hız ve güvenilirliğin kritik olduğu lazer kaynağı ve diğer tekrarlayan süreçler için uygun kılar.

Temel avantajlar

Tutarlı ürün kalitesi ve daha az hurda için yüksek tekrarlanabilirlik.
Otomatik üretim hatlarında ve robotik hücrelerde güvenilir çalışma.
Robot uç donanımları, fikstürler, sensörler ve endüstriyel kontrol sistemleriyle kolay entegrasyon.
Endüstriyel robot satın alarak verimliliğini artırmak isteyen şirketler için optimize edilmiş çözüm.

Uygulama alanları

Kolaboratif lazer kaynak robotu RC18-05-J, lazer kaynağı için ve ayrıca metal işleme, makine imalatı, ambalajlama, lojistik ve genel endüstriyel üretim alanlarında imalat süreçlerinin esnek otomasyonu için kullanılabilir.

Teknik özellikler
Model	RC18-05-J
Serbestlik derecesi	6 eksen
Maksimum yük	5 kg
Tekrarlama konumlandırma hassasiyeti	±0.04 mm
Erişim mesafesi	1801 mm
Hareket aralığı	J1: -360°~360° J2: -360°~ 360° J3: -75°~255° J4: -210°~210° J5: -360°~360° J6: -210°~210°
Maksimum hız	J1: 107°/sn J2: 88°/sn J3: 200°/sn J4: 250°/sn J5: 250°/sn J6: 250°/sn
Robot ağırlığı	48 kg
Flanş üzerindeki düğmeler	2 (elle hareket ettirme (drag and drop), nokta kaydı)
Flanş üzerindeki I/O portu	4 (4-teknik dijital giriş/çıkış)
Işık göstergesi	1
Braket	1 set - 8 programlama buton: X/A, Arc, MOVL, MOVC, RES, Weave, Programlama, Shift
Joystick	1, hareket içinde herhangi sağ
Montaj şekli	zemin, tavan, duvar montajı
Gövde koruması	IP54
Kontrol kabini	X2/X3

Tabloyu genişlet

X3 Kontrol Kabini

Açıklama

RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

1. Yüksek kararlılık.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

2. Yüksek verimlilik.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

3. IP51 korumalı yapı.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

TEKNİK ÖZELLİKLER

Model	X2-ZMC900E
Öğretme kumandası	C tipi kumanda, 6 m kablo TFT-LCD, 8" 156×310×50 mm, 0,88 kg Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
Kabin boyutları	175×330×495 mm, 13 kg
Koruma seviyesi	IP51
Soğutma yöntemi	Cebri hava soğutma
Depolama sıcaklığı	–10…+65 °C
Çalışma sıcaklığı	0…+45 °C
Bağıl nem	20–85 %RH, yoğuşmasız
Montaj yüksekliği	≤2000 m
Çalışma koşulları	Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir. Agresif gaz ve sıvı olmadan
Besleme	AC110–242 Y, 50/60 Hz, tek fazlı
Sistem konfigürasyonu	RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
Sistem konfigürasyonu	16 izole giriş, aktif düşük seviye Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir. Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır. Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır. Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler. Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.
Güvenlik	RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
EMC	IEC ile uyumluluk 61000-6-2:2016.
Haberleşme akım	ModbusRTU master/slave, ModbusTCP master/slave, EtherCAT Master.
Interpolasyon türleri	Point-to-point, lineer interpolasyon, dairesel interpolasyon, yay boyunca.
Kontrol edilen eksen sayısı	Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Tabloyu genişlet

Hızlı Programlama Braketi

Açıklama

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.
Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.

Fonksiyon Tuşları

Buton geçiş (Toggle / (X/A))
RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
Buton teknik (Recovery / RES)
Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.
Buton programın (Programlama)
Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.
Buton kaynağın (Welding)
Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.
Buton teknik (Weave)
Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
Buton doğrusal hareketin (MOVL)
teknik komutlar doğrusal hareketin.
Buton ark hareketin (MOVC)
teknik komutlar ark (teknik) hareketin.
Buton Shift
Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.

C Tipi Öğretme Paneli

Açıklama

RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Açıklama	Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.
Kablo uzunluğu	Kumanda S-tipi, ağ, standart kablo 6 m
Ekran	8-inç TFT-LCD dokunmatik
Boyutlar / ağırlık	288.17 x 216.66 x 112.55, 875 g

LUX-1200 Hava Soğutmalı Lazer Kaynak Jeneratörü

Açıklama

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

Çok sayıda yedek lazer çipi: lazer gücünde minimum düşüş ve çıkış gücünde doğrusallık sağlar.

Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.

RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.

RC18-05-J için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Parametre	LUX-1200
Tip beslemenin	teknik 220 Y 50/60 Hz
Nominal giriş gücü	4 kW
Nominal çıkış lazer güç	1.2 kW
Açıklama	1080±10 nm
Kablo uzunluğu	5 m
Mod çalışmanın	Sürekli/Darbe
Sistem soğutma	Hava
Aralık çalışma temperatur	ot -10°C kadar 40°C
İzin verilen nem (ile 40°C)	<70%
teknik kalınlık kaynağın	≤ 4 mm
Teknik özellikler	630×335×550 mm
Model	≤ 50 kg
