RC09-05-W Kolaboratif Kaynak Robotu

Maksimum yük: 5 kg
Erişim mesafesi: 906 mm
Tekrarlama hassasiyeti: ±0.02 mm
Eksen sayısı: 6

kolaboratif kaynak robotu

MIG/MAG kaynağı

endüstriyel otomasyon

güvenli çalışma

kolay programlama

Kullanım alanı:

Kaynak

Başka bir ürünle karşılaştır

Favorilere ekle

Bize ulaşın

30 dakika içinde yanıt veririz

+86 18721855588 info@crp-robot.com.tr

Bilgi

Açıklama

Özellikler

Donanım

Kolaboratif kaynak robotu RC09-05-W: kaynak için endüstriyel robot

Seriye genel bakış

Kolaboratif kaynak robotu RC09-05-W, kolaboratif kaynak robotu olarak üretim otomasyonu, robotik entegrasyon ve endüstriyel hücrelerde kararlı çalışma için tasarlanmıştır. Model 6 eksene, 5 kg taşıma kapasitesine, 906 mm erişim mesafesine ve ±0.02 mm tekrarlanabilirliğe sahiptir; bu da onu hassasiyet, hız ve güvenilirliğin kritik olduğu kaynak ve diğer tekrarlayan süreçler için uygun kılar.

Temel avantajlar

Tutarlı ürün kalitesi ve daha az hurda için yüksek tekrarlanabilirlik.
Otomatik üretim hatlarında ve robotik hücrelerde güvenilir çalışma.
Robot uç donanımları, fikstürler, sensörler ve endüstriyel kontrol sistemleriyle kolay entegrasyon.
Endüstriyel robot satın alarak verimliliğini artırmak isteyen şirketler için optimize edilmiş çözüm.

Uygulama alanları

Kolaboratif kaynak robotu RC09-05-W, kaynak için ve ayrıca metal işleme, makine imalatı, ambalajlama, lojistik ve genel endüstriyel üretim alanlarında imalat süreçlerinin esnek otomasyonu için kullanılabilir.

Teknik özellikler
Model	RC09-05
Serbestlik derecesi	6 eksen
Maksimum yük	5 kg
Tekrarlama konumlandırma hassasiyeti	±0.02 mm
Erişim mesafesi	906 mm
Hareket aralığı	J1: -360°~360° J2: -360°~ 360° J3: -78°~256° J4: -360°~360° J5: -360°~360° J6: -360°~360°
Maksimum hız	J1: 225°/sn J2: 225°/sn J3: 225°/sn J4: 250°/sn J5: 250°/sn J6: 250°/sn
Robot ağırlığı	25 kg
Montaj şekli	zemin, tavan, duvar montajı
Gövde koruması	IP54
Kontrol kabini	X2/X3

Tabloyu genişlet

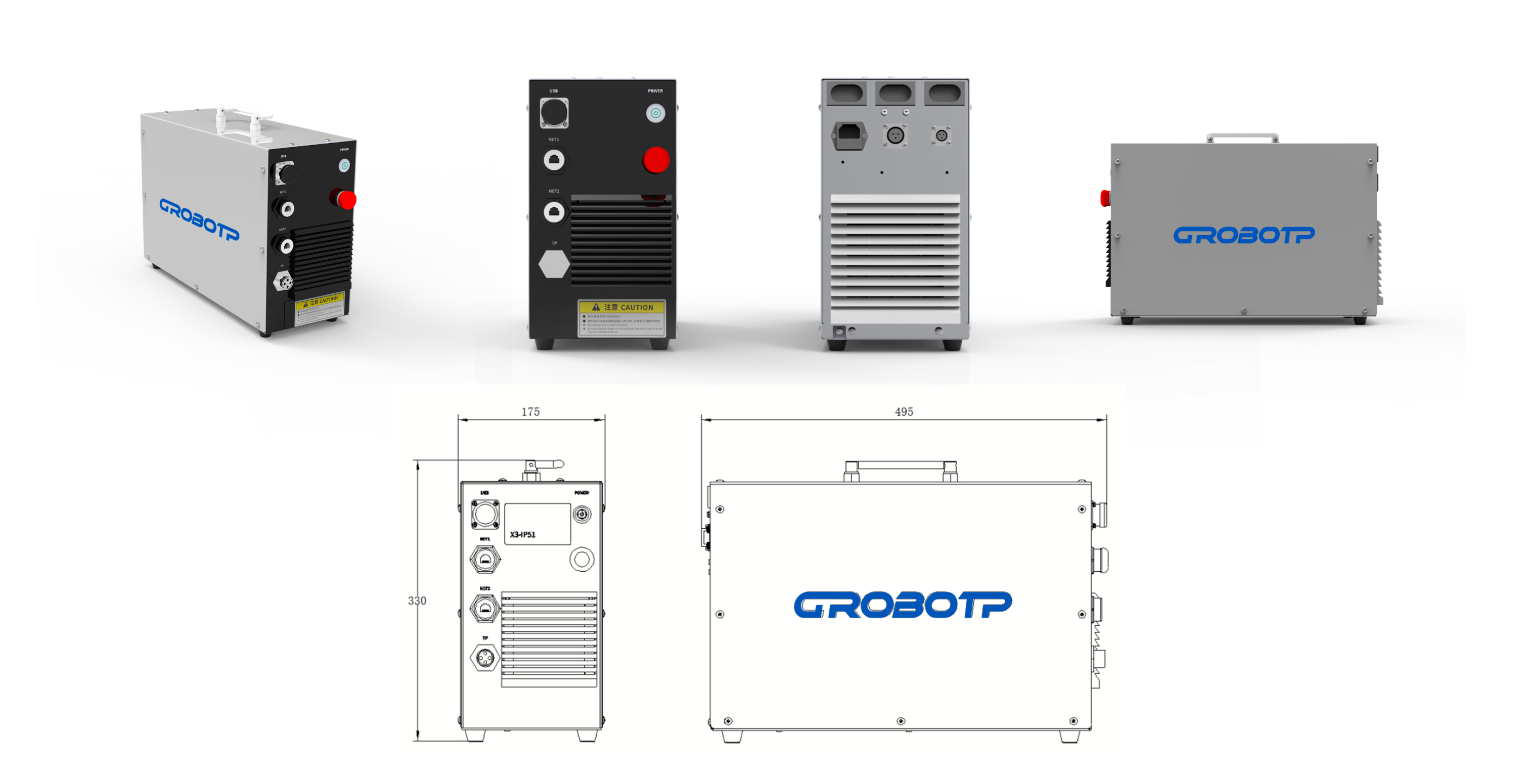

X3 Kontrol Kabini

Açıklama

RC09-05-W için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

1. Yüksek kararlılık.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

2. Yüksek verimlilik.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

3. IP51 korumalı yapı.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

TEKNİK ÖZELLİKLER

Model	CRP-X2-ZMC900E
Öğretme kumandası	C tipi kumanda, 6 m kablo TFT-LCD, 8" 156×310×50 mm, 0,88 kg Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
Kabin boyutları	175×330×495 mm, 13 kg
Koruma seviyesi	IP51
Soğutma yöntemi	Cebri hava soğutma
Depolama sıcaklığı	–10…+65 °C
Çalışma sıcaklığı	0…+45 °C
Bağıl nem	20–85 %RH, yoğuşmasız
Montaj yüksekliği	≤2000 m
Çalışma koşulları	Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir. Agresif gaz ve sıvı olmadan
Besleme	AC110–242 Y, 50/60 Hz, tek fazlı
Sistem konfigürasyonu	RC09-05-W için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
Sistem konfigürasyonu	16 izole giriş, aktif düşük seviye Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir. Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır. Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır. Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler. Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.
Güvenlik	RC09-05-W için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
EMC	IEC ile uyumluluk 61000-6-2:2016.
Haberleşme akım	ModbusRTU master/slave, ModbusTCP master/slave, EtherCAT Master.
Interpolasyon türleri	Point-to-point, lineer interpolasyon, dairesel interpolasyon, yay boyunca.
Kontrol edilen eksen sayısı	Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.
