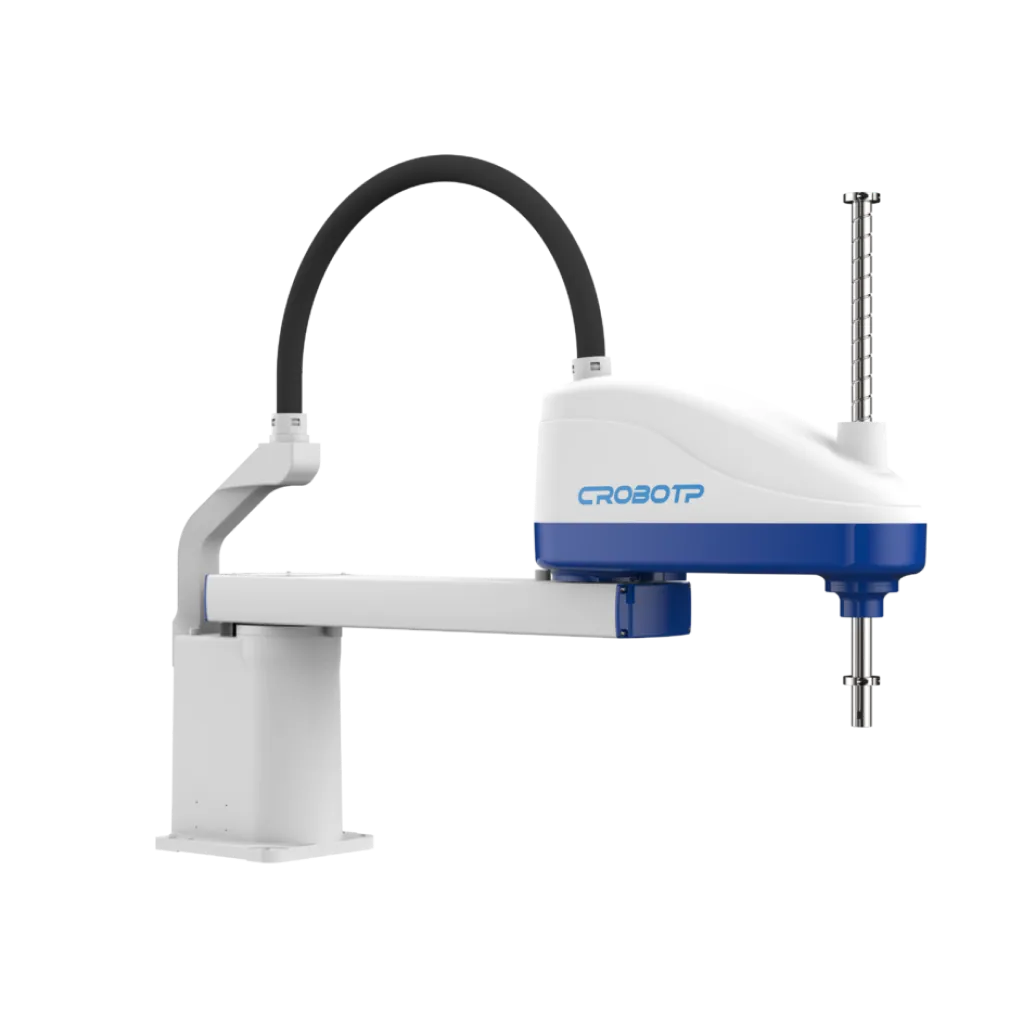

RS10-20Z40H SCARA robot, yüksek hızlı alma-bırakma, montaj, paketleme ve sıralama uygulamaları için geliştirilmiş kompakt bir endüstriyel robottur. Nominal taşıma kapasitesi, 1000 mm erişim mesafesi, ±0,02 mm tekrarlanabilirlik ile üretim hattında kararlı performans sunar. Kısa çevrim süresi, hassas hareket tekrarı ve kolay entegrasyon avantajıyla seri üretim hatlarında verimliliği yükseltir.

Yapı ve özellikler

Seri açıklaması

Uygulama alanları

RS10-20Z40H yüksek hızlı alma-bırakma, montaj ve paketleme işlemleri için optimize edilmiş SCARA robot çözümüdür.
Kompakt gövde, kısa çevrim süresi ve hassas hareket tekrarı seri üretim uygulamalarında avantaj sağlar.
Dört eksenli yapı, küçük parçaların hızlı taşınması ve konumlandırılması için uygundur.


Model	RS10-20Z40H
Konfigürasyon	Dört eksenli SCARA robotu (4 eksen)
Robot ağırlığı	47 kg
Erişim mesafesi	1000 mm
Standart çevrim süresi	0,49 ile
Taşıma kapasitesi	Nominal: 10 kg Maksimum: 20 kg
J4 ekseni izin verilen atalet momenti	Nominal: 0,05 kg·m² Maksimum: 1 kg·m²
Tekrarlama konumlandırma hassasiyeti	J1~J2: ±0,02 mm J3 (doğrusal hareket): ±0,01 mm J4 (dönüş): ±0,01°
Eksenlerin maksimum hızı	J1: 10700 mm/sn J2: 10700 mm/sn J3: 1300 mm/sn J4: 1400 °/sn

Tabloyu genişlet

D12 Kontrol Kabini

Açıklama

RS10-20Z40H için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

TEKNİK ÖZELLİKLER

Model	D12-CD40C-CRA9
Öğretme kumandası	Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
	C tipi kumanda: standart kablo 6 m
	8″ TFT-LCD dokunmatik ekran
	290 (D) × 220 (Y) × 110 (D) mm, 1,3 kg
Kabin boyutları	370 (D) × 170 (Y) × 480 (D) mm
Kabin ağırlığı	30 kg
Koruma derecesi	IP20
Soğutma	Cebri hava

Tabloyu genişlet

C TİPİ Kontrol Kumandası

Açıklama

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.

Açıklama	RS10-20Z40H için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
Kablo uzunluğu	Kumanda S-tipi, ağ, standart kablo 6 m
Ekran	8-inç TFT-LCD dokunmatik
Boyutlar / ağırlık	288.17 x 216.66 x 112.55, 875 g
