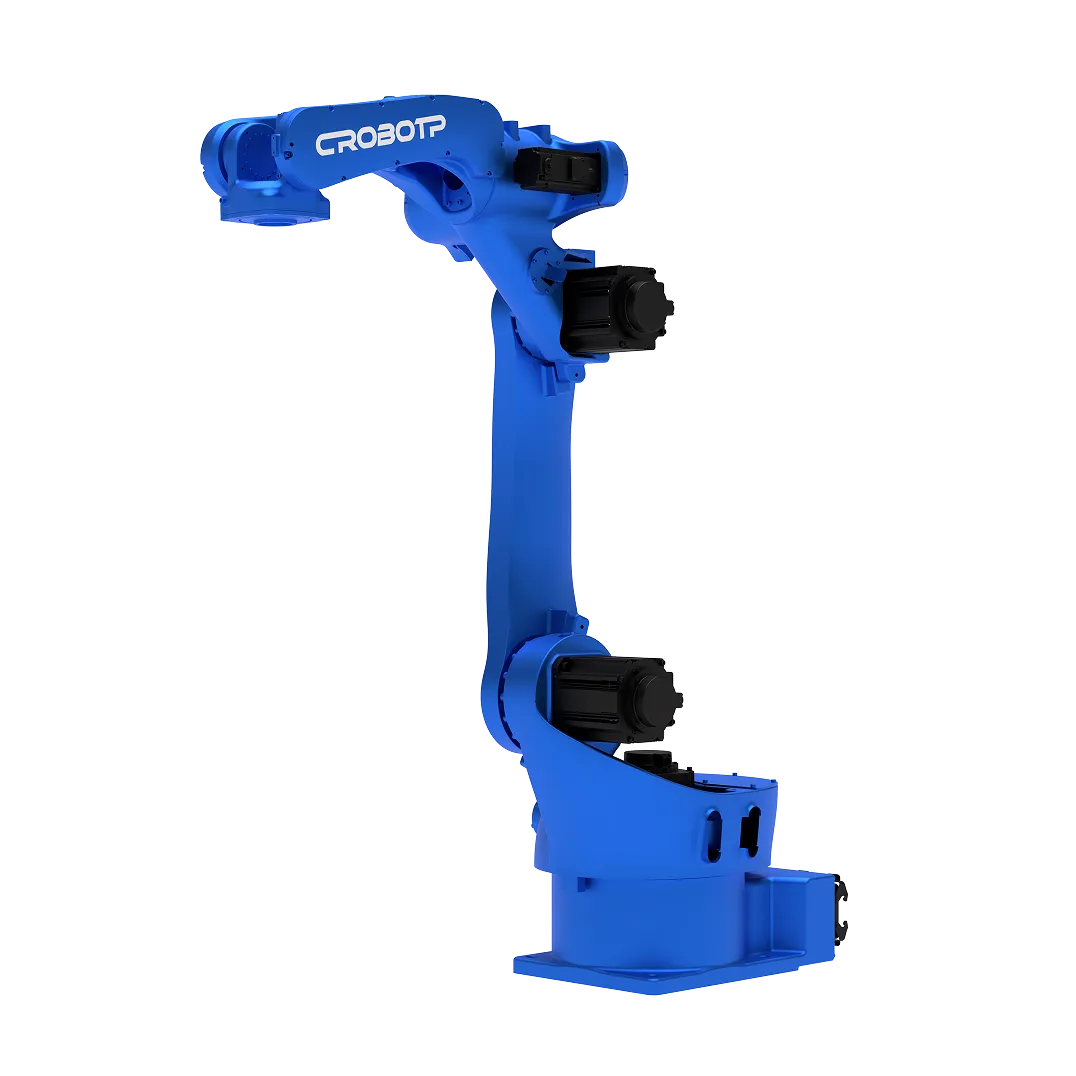

RH14-10 endüstriyel robot manipülatör, endüstriyel otomasyon projelerinde taşıma, yükleme/boşaltma ve otomasyon süreçleri için tasarlanmış yüksek hassasiyetli bir robot çözümüdür. 10 kg taşıma kapasitesi, 1454 mm erişim mesafesi, ±0.08 mm tekrarlanabilirlik ile üretim hattında kararlı performans sunar. Güvenilir mekanik yapı, kolay entegrasyon ve stabil performans ile üretim verimliliğini artırır.

Fonksiyonel özellikler

Seri açıklaması

RH14-10 taşıma, yükleme/boşaltma, montaj ve genel üretim otomasyonu için geliştirilmiş endüstriyel robot manipülatördür.
Hassas konumlandırma, geniş hareket aralığı ve güvenilir mekanik yapı farklı proseslere uyum sağlar.
Robot, tutucu, takım, fikstür ve çevre ekipmanlarıyla entegre edilerek esnek üretim hücrelerinde kullanılabilir.
Tekrarlayan operasyonları otomatikleştirerek çevrim süresini azaltır ve proses kalitesini yükseltir.

RH14-10, taşıma, yükleme/boşaltma ve otomasyon alanlarında endüstriyel otomasyon yatırımı yapmak isteyen işletmeler için güvenilir ve ölçeklenebilir bir çözümdür.


Model	RH14-10
Serbestlik derecesi	6 eksen
Maksimum yük	10 kg
Tekrarlama konumlandırma hassasiyeti	±0.08 mm
Erişim mesafesi	1454 mm
Hareket aralığı	J1: -167°~167° (yan: −30° … +30°) J2: 0°~175° J3: -80°~150° J4: -190°~190° J5: -110°~130° J6: -210°~210°
Maksimum hız	J1: 169°/sn J2: 169°/sn J3: 169°/sn J4: 280°/sn J5: 240°/sn J6: 520°/sn
İzin verilen tork	J4: 10 N·m J5: 10 N·m J6: 3 N·m
İzin verilen atalet momenti	J4: 0,25 kg·m² J5: 0,25 kg·m² J6: 0,05 kg·m²

Tabloyu genişlet

KONTROL KABİNİ Kontrol D4

Açıklama

RH14-10 için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

TEKNİK ÖZELLİKLER

Öğretme kumandası	Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
Bellek	200M
Kontrol eksen	6 eksen robotun + 2 ek eksen
Arayüz	Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.
USB	2 razema
Mod çalışmanın	TEACH, PLAY, REMOTE
Fonksiyon hareket	Tochka-tochka, teknik, duga, çevre
Sistem kontrol	Hareket, mantıksal, protsessom
Sistem koordinatların	RH14-10 için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Tabloyu genişlet

C TİPİ Kontrol Kumandası

Açıklama

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.

Açıklama	RH14-10 için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
Kablo uzunluğu	Kumanda S-tipi, ağ, standart kablo 6 m
Ekran	8-inç TFT-LCD dokunmatik
Boyutlar / ağırlık	288.17 x 216.66 x 112.55, 875 g

RH14-10 Endüstriyel Robot Manipülatör

RH14-10 Endüstriyel Robot Manipülatör
