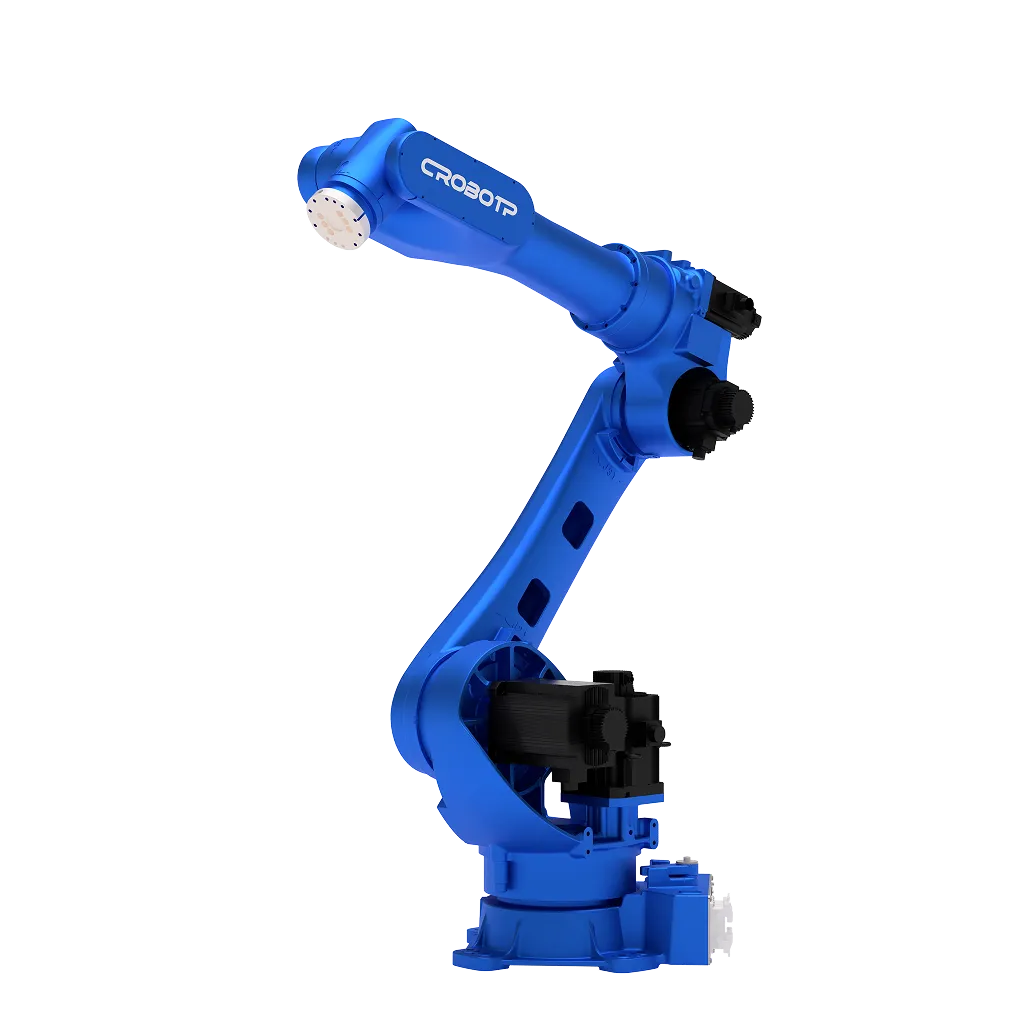

RA21-70(T5) endüstriyel robot manipülatör, endüstriyel otomasyon projelerinde taşıma, yükleme/boşaltma ve otomasyon süreçleri için tasarlanmış yüksek hassasiyetli bir robot çözümüdür. 70 kg taşıma kapasitesi, 2130 mm erişim mesafesi, ±0.05 mm tekrarlanabilirlik ile üretim hattında kararlı performans sunar. Güvenilir mekanik yapı, kolay entegrasyon ve stabil performans ile üretim verimliliğini artırır.

Konfigürasyon özellikleri

RA21-70(T5), taşıma, yükleme/boşaltma ve otomasyon alanlarında endüstriyel otomasyon yatırımı yapmak isteyen işletmeler için güvenilir ve ölçeklenebilir bir çözümdür.

Ürün; teknik özellikleri, kompakt yapısı ve kolay entegrasyon avantajlarıyla üretim hattında verimliliği ve proses güvenliğini artırmaya yardımcı olur.

RA21-70(T5) için teknik özellikler, uygulama alanları ve fiyat teklifi bilgilerini inceleyerek projenize uygun robot konfigürasyonunu seçebilirsiniz.

Arayüz ve kontrol


Model	RA21-70 (T5)
Serbestlik derecesi	5 eksen
Maksimum yük	70 kg
Tekrarlama konumlandırma hassasiyeti	±0.05 mm
Erişim mesafesi	2130 mm
Hareket aralığı	J1: -180°~180° J2: -140°~92° J3: -87°~ 135° J4: Otsutstvuet J5: -125°~125° J6: -360°~360°
Maksimum hız	J1: 175°/sn J2: 175°/sn J3: 180°/sn J4: Otsutstvuet J5: 250°/sn J6: 340°/sn
İzin verilen tork	J4: Otsutstvuet J5: 240 N·m J6: 135 N·m
İzin verilen atalet momenti	J4: Otsutstvuet J5: 27 kg·m² J6: 11 kg·m²

Tabloyu genişlet

D15A Kontrol Kabini

Açıklama

RA21-70(T5) için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

TEKNİK ÖZELLİKLER

Model	D15A-CDH80B-CRA9
Öğretme kumandası	Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.
	C tipi kumanda: standart kablo 6 m	E tipi kumanda: standart kablo 6 m
	8″ TFT-LCD dokunmatik ekran	RA21-70(T5) için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
	290 (D) × 220 (Y) × 110 (D) mm, 1,3 kg	150 (D) × 370 (Y) × 80 (D) mm, 0,88 kg
Kabin boyutları	630 × 905 × 400 mm
Kabin ağırlığı	okolo 120 kg
Koruma derecesi	Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.
Soğutma	Cebri hava

Tabloyu genişlet

C TİPİ Kontrol Kumandası

Açıklama

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Açıklama	Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.
Kablo uzunluğu	Kumanda S-tipi, ağ, standart kablo 6 m
Ekran	8-inç TFT-LCD dokunmatik
Boyutlar / ağırlık	288.17 x 216.66 x 112.55, 875 g
