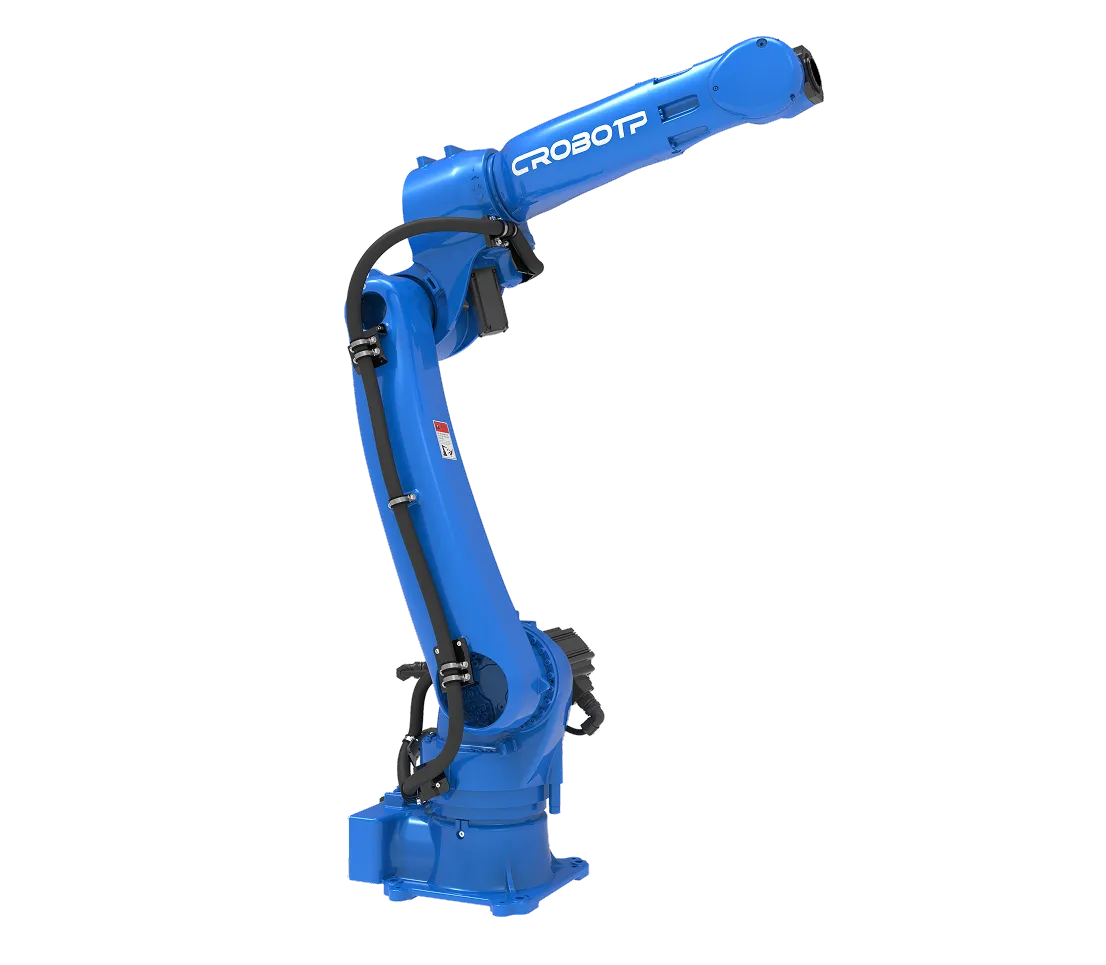

RH18-25-HP frezeleme ve polisaj robotu, frezeleme, polisaj ve yüzey işleme operasyonlarında tekrarlanabilir kalite sağlamak için geliştirilmiş endüstriyel robot çözümüdür. 25 kg taşıma kapasitesi, 1842 mm erişim mesafesi, ±0.02 mm tekrarlanabilirlik ile üretim hattında kararlı performans sunar. Rijit mekanik yapı ve hassas hareket kontrolü sayesinde üretimde stabil sonuçlar elde etmeye yardımcı olur.

Konfigürasyon özellikleri sistem

RH18-25-HP, frezeleme, polisaj ve yüzey işleme alanlarında endüstriyel otomasyon yatırımı yapmak isteyen işletmeler için güvenilir ve ölçeklenebilir bir çözümdür.

Ürün; teknik özellikleri, kompakt yapısı ve kolay entegrasyon avantajlarıyla üretim hattında verimliliği ve proses güvenliğini artırmaya yardımcı olur.

Seri açıklaması

Arayüz ve kontrol


Model	RH18-25-HP
Serbestlik derecesi	6 eksen
Maksimum yük	25 kg
Tekrarlama konumlandırma hassasiyeti	±0.02 mm
Erişim mesafesi	1842 mm
Hareket aralığı	J1: ±180° J2: -160°~ 100° J3: -85°~ 220° J4: ±200° J5: ±180° J6: ±450°
Maksimum hız	J1: 210°/sn J2: 210°/sn J3: 265°/sn J4: 360°/sn J5: 375°/sn J6: 625°/sn
İzin verilen tork	J4: 52 N·m J5: 52 N·m J6: 32 N·m
İzin verilen atalet momenti	J4: 2,4 kg·m² J5: 2,4 kg·m² J6: 1,2 kg·m²

Tabloyu genişlet

D9A Kontrol Kabini

Açıklama

RH18-25-HP için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

TEKNİK ÖZELLİKLER

Model	D9A-CD60-CRA9
Öğretme kumandası	Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.
	C tipi kumanda: standart kablo 6 m	E tipi kumanda: standart kablo 6 m
	8″ TFT-LCD dokunmatik ekran	RH18-25-HP için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
	290 (D) × 220 (Y) × 110 (D) mm, 1,3 kg	150 (D) × 370 (Y) × 80 (D) mm, 0,88 kg
Kabin boyutları	550 × 420 × 425 mm
Kabin ağırlığı	okolo 100 kg
Koruma derecesi	Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.
Soğutma	Cebri hava

Tabloyu genişlet

E TİPİ Kontrol Kumandası

Açıklama

Kontrol kabini robot hareketlerini, güvenlik devrelerini, giriş/çıkış sinyallerini ve çevre birimleriyle haberleşmeyi yönetir.

Sistem, üretim hattında kararlı çalışma, kolay bakım ve uygulamaya göre esnek konfigürasyon sağlamak üzere tasarlanmıştır.

Öğretme kumandası ve kullanıcı arayüzü, robot programlarının oluşturulmasını, hız ayarlarını ve temel çalışma modlarının kontrolünü kolaylaştırır.

Standart bağlantılar; sensörler, tutucular, kaynak ekipmanları, konveyörler ve diğer yardımcı sistem entegrasyonu destekler.

Açıklama	Bu ekipman seti, robotun güvenli devreye alınması, servis işlemleri ve uzun süreli endüstriyel kullanım için gerekli temel bileşenleri içerir.
Kablo uzunluğu	Kumanda E-tipi, ağ, standart kablo 6 m
Ekran	RH18-25-HP için standart ekipman ve kontrol sistemi, robotun endüstriyel otomasyon hücresine hızlı ve güvenli şekilde entegre edilmesini sağlar.
Boyutlar / ağırlık	150 (D) × 370 (Y) × 80 (D) mm, ~0,88 kg
